Hướng dẫn lắp đặt điều hoà Midea

Việc lắp đặt điều hòa Midea mới mua ảnh hưởng không nhỏ đến tính thẩm mỹ của không gian nội thất và tuổi thọ sử dụng của sản phẩm. Để việc này được diễn ra dễ dàng, chuyên viên kỹ thuật Điện Máy Giá Rẻ chúng tôi sẽ hướng dẫn lắp đặt một cách chính xác và an toàn nhất,

1. Sơ đồ các phần của máy lạnh Midea

1. Tấm kim loại treo tường
2. Mặt nạ trước
3. Dây cáp điện (Chỉ một số model có
4. Lá đảo gió
5. Bộ lọc bụi chức năng (Phía sau bộ lọc bụi chính -Chỉ một số model có)
6. Ống thoát nước
7. Dây tín hiệu
8. Ống gas
9. Bộ điều khiển từ xa
10. Giá giữ bộ điều khiển (Chỉ một số model có)
11. Dây điện nguồn dàn nóng (Chỉ một số model có)

2. Hướng dẫn lắp đặt dàn lạnh điều hòa Midea

Trước khi lắp đặt dàn lạnh, Vui lòng xem nhãn dán trên sản phẩm để đảm bảo rằng model của dàn lạnh đúng với model tương ứng của dàn nóng.

2.1. Chọn vị trí lắp đặt

Trước khi lắp dàn lạnh, bạn phải lựa chọn vị trí thích hợp. Các tiêu chuẩn sau đây sẽ giúp bạn lựa chọn vị trí lắp đặt thích hợp.

Vị trí lắp đặt đúng theo các tiêu chuẩn dưới đây:

• Thông thoáng khí tốt
• Nước thoát ra thuận lợi
• Tiếng ồn của máy sẽ không làm phiền những người khác
• Cứng chắc và khối cứng-Chỗ không rung lắc
• Đủ cứng để chịu được cân nặng của máy điều hòa dàn lạnh
• Chỗ phải cách xa ít nhất 1 mét đối với các thiết bị điện khác. (Như TV, Radio, máy tính v.v…)

Không được lắp máy ở các vị trí sau:

• Gần các nguồn nhiệt, các tia bức xạ, hay các chỗ có rò rỉ khí gas.
• Gần các vật liệu dễ cháy như rèm cửa hay quần áo.
• Gần các vật chắn mà chắn gió thổi lưu thông khí thổi.
• Gần cửa chính
• Ở nơi mà hướng ánh nắng chiếu trực tiếp vào

2.2. Gắn tấm kim loại treo tường

Tấm kim loại trên tường là thiết bị được gắn vào trong dàn lạnh.

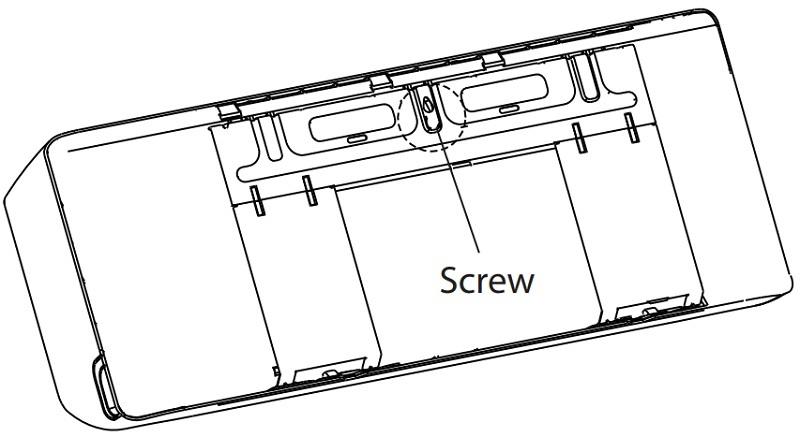

• Tháo các ốc gắn tấm kim loại phía sau của dàn lạnh
• Gắn tấm kim loại vào tường bằng các ốc vít được cung cấp. Đảm bảo rằng tấm kim loại được lắp đặt bằng phẳng vào tường.
• Nếu tường làm bằng gạch, bê tông, hoặc các vật liệu tương tự, khoan đường kính lỗ 5mm (0.2 in) trên tường và gắn các tắc kê được cấp
  theo vào. Sau đó treo tấm kim loại trên tường lên bằng các ốc vít vào trong các tắc kê.

Chú ý: Đối với tường bê tông hoặc tường gạch

2.3. Khoan lỗ trên tường để kết nối ống đồng

1. Xác định vị trí của lỗ khoan trên tường dựa trên vị trí của của tấm kim loại treo tường.
2. Sử dụng mũi khoan 65-mm (2.5 in) hoặc 90mm (3.54in)(Tùy từng dòng máy), khoan một lỗ trên tường. Phải đảm bảo lỗ được khoan có góc
   hơi nghiêng xuống dưới, khi đó lỗ cuối phía bên ngoài sẽ thấp hơn dàn lạnh khoảng từ 5mm đến 7mm (0.2-0.275in). Điều này nhằm đảo bảo nước thoát ra được thuận lợi
3. Đặt các vòng bít bảo vệ lỗ trên tường. Điều này để bảo vệ các góc cạnh của tường và giúp bịt kính nó khi bạn hoàn thành quy trình lắp đặt

2.4. Chuẩn bị các ống gas

Các ống gas được bọc bằng một lớp cách nhiệt được gắn phía sau của máy. Bạn phải chuẩn bị các ống gas này để đưa nó qua lỗ trên tường

Dựa vào vị trí của lỗ trên tường để gắn tấm kim loại trên tường, chọn bên mà ống gas sẽ đi ra.

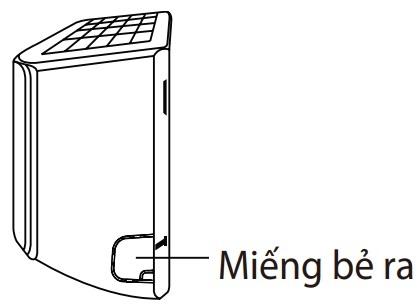

1. Nếu lỗ trên tường nằm phía sau máy thì giữ lại “Miếng bẻ ra” trong trường hợp này.
2. Nếu lỗ trên tường ở phía bên của dàn lạnh, tháo “Miếng bẻ ra” ở bên cạnh của máy
3. Nếu ống kết nối đã được lắp vào trên tường, bước kế tiếp nối ống thoát nước. Nếu vẫn chưa lắp ống thì kết nối ống gas của dàn lạnh đến
   đầu nối của ống gas mà kết nối giữa dàn lạnh và dàn nóng.

Chú ý: Các góc trên ống đồng

Đường ống gas đi ra ngoài dàn lạnh có thể từ Bốn góc khác nhau: Bên phía tay trái/ phía sau trái; Bên phía tay phải/phía sau phải.

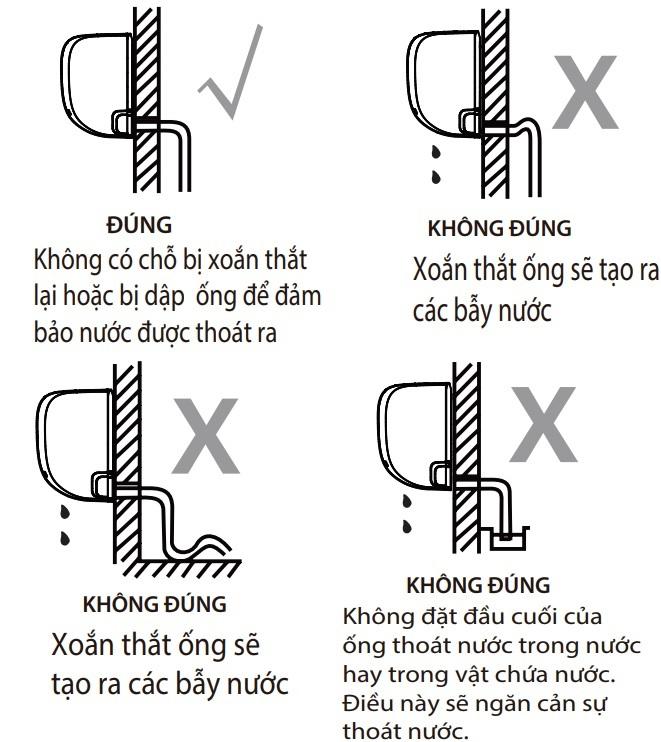

2.5. Kết nối ống thoát nước

Mặc định, ống thoát nước được gắn phía bên tay trái của máy (Khi bạn đứng phía sau của máy). tuy nhiên, nó cũng có thể được gắn phía bên tay phải.

• Để đảm bảo thoát nước đúng, hãy gắn ống thoát nước bên phía giống như của ống gas của máy.
• Bọc các điểm nối bằng băng keo Teflon để đảm bảo bọc kín và ngăn ngừa rò rỉ nước.
• Tháo bộ lọc không khí ra và rót một ít nước vào bên trong máng nước để đảm bảo rằng nước chảy từ máy thuận lợi.
• Bịt kín lỗ thoát nước không sử dụng
• Để ngăn ngừa các rò rỉ nước không mong muốn, bạn phải dùng nút bịt cao su cung cấp để bịt kín lỗ thoát nước không sử dụng đến

2.6. Treo dàn lạnh

Nếu bạn lắp các ống kết nối mới với dàn nóng, hãy làm theo sau:

1. Bó bọc chậm các các đường ống gas, ống thoát nước và các dây tín hiệu qua lỗ trên tường
2. Treo ngàm trên của dàn lạnh lên móc treo trên của tấm kim loại treo tường
3. Kiểm tra lại máy có được treo chắc chắn chưa bằng cách đẩy nhẹ máy sang trái và phải để kiểm tra. Máy không bị lắc và dịch chuyển.
4. Dùng lực đẩy phía dưới của máy xuống dưới. Giữ cho máy vào ngàm của tấm kim loại treo tường dọc theo phía dưới

3. Lắp đặt dàn nóng điều hoà Midea

Việc lắp đặt máy phải theo mã vùng và các quy định địa phương, có thể có sự khác biệt chút ít giữa các vùng.

3.1. Chọn vị trí lắp đặt

Trước khi lắp đặt dàn nóng, bạn phải chọn vị trí lắp đặt thích hợp. Theo các tiêu chuẩn sau sẽ giúp bạn chọn được vị trí lắp đặt thích hợp.

Vị trí lắp đặt đúng theo các tiêu chuẩn sau:

• Xem các yêu cầu vè không gian phần không gian lắp đặt yêu cầu được chỉ dẫn hình (H.4.1)
• Không khí được lưu thông tốt và thông thoáng
• Chắc chắn và cố định vị trí có thể chịu được máy và không bị rung lắc.
• Độ ồn phát ra từ máy không làm ảnh hưởng đến người khác.
• Khi có dự đoán tuyết sẽ rơi, hãy nâng máy lên trên bệ cao để tránh băng lắp máy và làm hư hỏng ống đồng. Gắn máy đủ cao so với mức trung bình độ cao dày khi tuyết rơi. Chiều cao tối thiểu phải là 18 inch.

Không lắp đặt máy ở các vị trí sau:

• Gần các vật chắn mà có thể sẽ chắn không khí đi vào hay thổi ra của máy.
• Gần đường công cộng, khu vực gia súc, hay nơi mà tiếng ồn từ máy làm ảnh hưởng đến người khác.
• Gần nơi mà độ nóng của khí thải ra có thể ảnh hưởng đến các vật nuôi hay cây trồng.
• Gần các nguồn khí gas dễ cháy.
• Ở khu vực mà tiếp xúc trực tiếp với bụi bẩn nhiều.
• Ở khu vực và tiếp xúc trực tiếp với không khí có muối mặn.

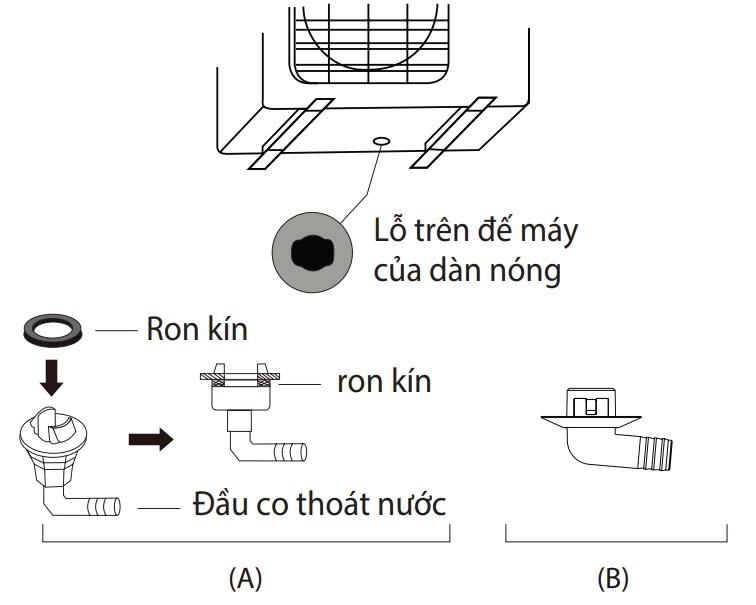

3.2. Lắp co thoát nước (điều hòa 2 chiều)

ĐIều hòa Midea 2 chiều có yêu cầu co thoát nước.
Trước khi khóa chặt dàn nóng , bạn phải lắp co thoát nước phía dưới cái đế máy. Chú ý hai loại co thoát nước tùy thuộc vào loại dàn nóng bạn mua.
Nếu co thoát nước cùng với ron bịt kín (Xem -A), làm theo sau:

1. Đặt ron bịt kín cao su lên đầu co thoát nước mà sẽ đặt ở dàn nóng.
2. Gắn co thoát nước vào trong đế máy của dàn nóng
3. Xoay một góc 90° đến khi nó được ấn vào mặt trước của đế máy.
4. Kết nối với ống thoát nước nối dài (Không kèm theo máy) để dẫn nước chảy từ đầu co khi ở chế độ sưởi ấm.

Nếu co thoát nước không kèm theo ron bịt kín cao su (Xem A-B), làm như sau:

1. Gắn co thoát nước lên lỗ trên đế máy. Co thoát nước sẽ được ấn vào vị trí
2. Kết nối với ống thoát nước nối dài (Không kèm theo máy) để dẫn nước chảy từ đầu co khi ở chế độ sưởi ấm.

3.3. Cố định dàn nóng

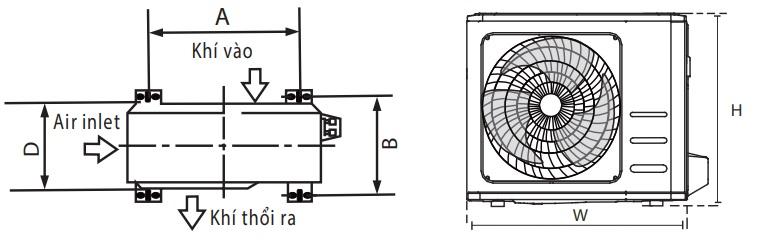

Dàn nóng có thể được cố định dưới đất hoặc gắn treo trên tường bằng ốc (M10). chuẩn bị bệ lắp máy theo các kích thước như dưới đây:

CHÚ Ý: Trước khi lắp các giá đỡ trên tường, phải đảm bảo rằng tường được làm bằng gạch khối, bê tông, hoặc các vật liệu cứng tương tự. Tường phải chịu được ít nhất 4 lần cân nặng của máy.

1. Đánh dấu vị trí của giá đỡ máy dựa trên bảng kích thước treo máy.
2. Khoan trước các lỗ ốc giãn nở.
3. Lắp các long đền và đai ốc trên các con ốc giãn nở.
4. Đưa các con ốc dãn nở qua lỗ của giá đỡ, đặt các giá đỡ vào vị trí, và đóng các ốc giãn nở vào trong tường.
5. Kiểm tra độ cân bằng của các bên giá đỡ.
6. Cẩn thận nâng máy lên và đặt chân của máy đúng vị trí giá đỡ.
7. Khóa chặt máy vào trong giá đỡ.

Nếu được, bạn hãy lắp thêm miếng đệm cao su để giảm độ rung và tiếng ồn.

3.4. Kết nối dây tín hiệu và dây cáp điện

1. Chuẩn bị dây cáp điện để kết nối

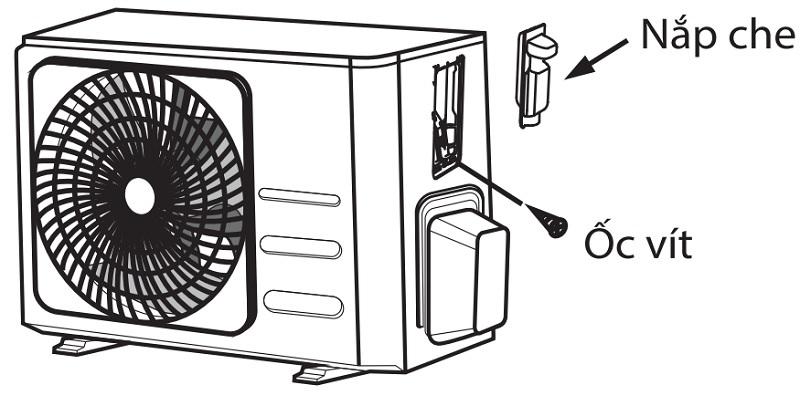

2. Vặn ốc nặp chụp điện và tháo nắp chụp ra.
3. Vặn tháo kẹp dây điện phía dưới đế nối dây điện và đặt nó sang một bên
4. Đánh dấu các nhãn/màu dây với nhãn dán trên đế nối dây, và bẻ cong chữ u nối dây tương ứng với nó trên đế nối dây.
5. Sau khi kiểm tra để đảm bảo dây được nối chắc chắn, đặt dây võng xuống để tránh nước mưa chảy vào bên trong đế nối dây.
6. Dùng kẹp dây kẹp chặt các dây cáp, bắt chặt kẹp dây. Vặn ốc để cố định chặt dây cáp.
7. Sử dụng băng keo PVC cách điện các dây. Sắp xếp chúng sao cho chúng không chạm điện hay các vật liệu kim loại.
8. Lắp lại nắp chụp điện bên máy, và vặn ốc cố định lại nắp chụp.
