Cấu tạo & nguyên lý hoạt động điều hoà Dankin: cục nóng – lạnh

 Ở bài viết này chúng tôi sẽ trình bày cấu tạo & nguyên lý hoạt động điều hoà Dankin 2 cục nóng lạnh, giúp người dùng hiểu rõ về thiết bị này.

1. Cấu tạo điều hoà – máy lạnh Daikin

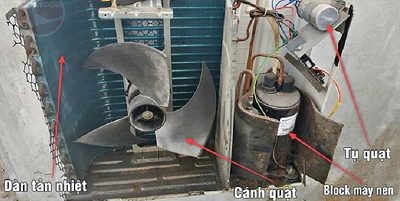

Cấu tạo cục nóng

Máy nén – BLock: Máy nén bơm gas lạnh di chuyển tuần hoàn giữa dàn bay hơi và cuộn dây ngưng tụ để đảm bảo nó sẽ chuyển thành khí hoặc lỏng khi cần thiết

Cuộn dây đồng tản nhiệt: là thiết bị truyền nhiệt từ môi trường này sang môi trường khác, được tích hợp thêm một quạt để hút không khí mát vào.

Van giãn nở:  giúp quản lý dòng gas lạng dạng lỏng bên trong máy lạnh. Thiết bị này thay đổi áp suất cao của gas (dạng hơi) thành áp suất thấp (dạng lỏng).

Giá đỡ điều hòa: là một vật cố định bằng kim loại hoặc nhựa gắn chặt vào tường bên ngoài bằng bu lông và một tấm phẳng.

Các bộ phận khác

• Tụ kích Block
• Lá nhôm tản nhiệt
• Quạt tản nhiệt cục nóng
• Cáp Đầu rắc co bắt ống đồng kết nối với cục lạnh
• Vỏ bảo vệ
• Chân bắt giá đỡ có tác dụng giảm tiếng ồn, độ rung, giật cho cục nóng
• Bo mạch (đối với dòng máy lạnh Inverter và một số dòng máy mới)
• Khởi động từ (đối với điều hòa có công suất lớn)

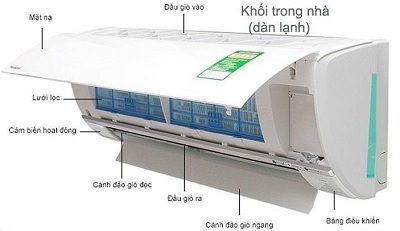

Cấu tạo cục lạnh

Cuộn dây bay hơi

• Cuộn dây bay hơi được sử dụng trong máy lạnh để tạo điều kiện hấp thụ nhiệt độ cao từ trong phòng.
• Chúng thường được làm bằng đồng, một vật liệu giúp truyền nhiệt dễ dàng và thường được trang bị thêm cánh tản nhiệt hoặc cánh quạt để tăng diện tích bề mặt.
• Các cuộn dây bay hơi cũng chứa môi chất lạnh cần thiết cho quá trình hấp thụ nhiệt giữa hai buồng — một lạnh và một nóng. Dàn lạnh dùng quạt để luân chuyển không khí mát khắp phòng.

Bo mạch (PCB): là bo mạch chủ của máy lạnh, đóng vai trò là dây dẫn cho các thành phần khác nhau như điện trở, tụ điện và bóng bán dẫn.

Máy điều nhiệt: sử dụng để duy trì nhiệt độ phòng mong muốn và tiết kiệm năng lượng, các thiết bị này cảm nhận những thay đổi về nhiệt độ phòng để bật hoặc tắt máy lạnh khi cần.

Cảm biến nhiệt độ

• Cảm biến đầu đồng: xác định nhiệt độ của gas lạnh.
• Cảm biến đầu nhựa: Xác định nhiệt độ của luồng khí được hút vào dàn lạnh.

Tụ điện: có thể lưu trữ điện tích trong trường tĩnh điện. Tụ điện sẽ cung cấp năng lượng điện cần thiết để bật máy lạnh lên và cung cấp năng lượng liên tục!

Quạt thổi gió: là một trong những thành phần quan trọng. Nó thổi luồng không khí mát mẻ và trong lành vào nhà bạn, tạo ra hiệu ứng làm mát khiến bạn cảm thấy sảng khoái sau khi tiếp xúc với làn gió lạnh quá lâu.

Quạt động cơ: Động cơ quạt gió giúp làm quay cánh quạt dàn lạnh, thổi hơi mát hoặc ấm tản ra khắp phòng.

Bộ lọc khí: sử dụng cấu trúc xốp ngăn các hạt lớn và thô đi qua. Mục đích loại bỏ các chất gây ô nhiễm, như phấn hoa, dầu mỡ, bụi hoặc khói, v.v., để cải thiện chất lượng không khí trong nhà.

Máng thoát nước:  là một phần quan trọng của hệ thống máy lạnh, giúp hứng nước ngưng tụ ở trong dàn lạnh, chảy qua các đường ống thoát nước điều hòa để xả ra bên ngoài.

Gas điều hòa – Môi chất lạnh:  là một loại hóa chất có khả năng hấp thụ nhiệt và tỏa nhiệt nhanh. Gas điều hòa được liên tục được bơm qua hệ thống.

2. Sơ đồ nguyên lý hoạt động

• Bước 1: Khi máy lạnh được bật và cài đặt nhiệt độ, bộ phận cảm biến sẽ tiếp nhận thông tin và báo cho bộ vi xử lý.
• Bước 2: Mạch trong dàn lạnh sẽ lệnh cho quạt trong dàn lạnh quay, đồng thời gửi tín hiệu cho block và quạt ở dàn nóng hoạt động.
• Bước 3: Khi block chạy, gas (môi chất làm lạnh) ở dạng lỏng (có áp suất cao) sẽ đi qua van tiết lưu chuyển thành gas dạng khí (có áp suất thấp), bay hơi và tạo thành khí lạnh.
• Bước 4: Ở dàn lạnh, quạt gió thổi khí lạnh xung quanh ống đồng vào phòng, làm cho nhiệt độ trong phòng thấp hơn.
• Bước 5: Khí lạnh được hút về máy nén, nén gas từ áp suất thấp thành áp suất cao.
• Bước 6: Gas áp suất cao chạy qua dàn nóng được làm mát nhờ quạt và lá nhôm tản nhiệt, sau đó được đưa qua van tiết lưu một lần nữa. Quy trình này được lặp đi lặp lại cho đến khi máy lạnh được tắt.
