Cấu tạo và nguyên lý hoạt động điều hòa: 2 cục nóng & lạnh

Điều hòa, máy lạnh là một trong những thiết bị điện tử, điện lạnh rất phổ biến ngày nay trong mỗi gia đình. Tuy nhiên không phải ai trong chúng ta cũng hiểu rõ các thiết bị này.

 Ở bài viết này chúng tôi chỉ trình bày cấu tạo của loại điều hòa không khí 2 cục rất phổ biến và được rất nhiều người quan tâm.

1. Cấu tạo điều hòa – máy lạnh treo tường

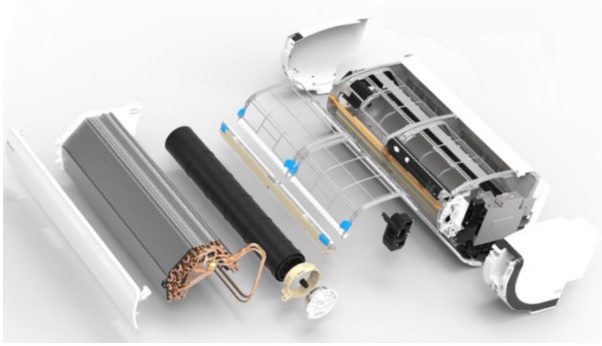

Cấu tạo dàn lạnh

Cuộn dây bay hơi

• Cuộn dây bay hơi được sử dụng trong máy lạnh để tạo điều kiện hấp thụ nhiệt độ cao từ trong phòng.
• Chúng thường được làm bằng đồng, một vật liệu giúp truyền nhiệt dễ dàng và thường được trang bị thêm cánh tản nhiệt hoặc cánh quạt để tăng diện tích bề mặt.
• Các cuộn dây bay hơi cũng chứa môi chất lạnh cần thiết cho quá trình hấp thụ nhiệt giữa hai buồng — một lạnh và một nóng. Dàn lạnh dùng quạt để luân chuyển không khí mát khắp phòng.

Bo mạch (PCB)

PCB là bo mạch chủ của máy lạnh. Thiết bị này tương tự như ‘bo mạch chủ’ hoặc CPU của máy tính, nhưng nó cũng đóng vai trò là dây dẫn cho các thành phần khác nhau như điện trở, tụ điện và bóng bán dẫn.

Kết nối giữa các thành phần khác nhau được gọi là đường dẫn điện, kết nối tất cả các dây cần thiết với các lớp đồng trên bảng mạch in.

Máy điều nhiệt

Bộ điều nhiệt của máy điều hòa được sử dụng để duy trì nhiệt độ phòng mong muốn và tiết kiệm năng lượng. Các thiết bị này cảm nhận những thay đổi về nhiệt độ phòng để bật hoặc tắt máy lạnh khi cần.

Cảm biến nhiệt độ

• Cảm biến đầu đồng: xác định nhiệt độ của gas lạnh.
• Cảm biến đầu nhựa: Xác định nhiệt độ của luồng khí được hút vào dàn lạnh.

Tụ điện

• Tụ điện máy lạnh là một vật hình trụ nhỏ, có thể lưu trữ điện tích trong trường tĩnh điện.
• Khi ai đó bật máy lạnh, tụ điện sẽ cung cấp năng lượng điện cần thiết để bật máy lạnh lên và cung cấp năng lượng liên tục!

Quạt

Quạt thổi gió là một trong những thành phần quan trọng trong bất kỳ máy lạnh nào. Nó thổi luồng không khí mát mẻ và trong lành vào nhà bạn, tạo ra hiệu ứng làm mát khiến bạn cảm thấy sảng khoái sau khi tiếp xúc với làn gió lạnh quá lâu.

Quạt động cơ

Động cơ quạt gió giúp làm quay cánh quạt dàn lạnh, thổi hơi mát hoặc ấm tản ra khắp phòng.

Bộ lọc khí

• Bộ lọc của máy lạnh sử dụng cấu trúc xốp ngăn các hạt lớn và thô đi qua.
• Mục đích của nó là loại bỏ các chất gây ô nhiễm, như phấn hoa, dầu mỡ, bụi hoặc khói, v.v., để cải thiện chất lượng không khí trong nhà bằng cách ngăn chặn tất cả các loại chất gây dị ứng và chất gây ô nhiễm xâm nhập.

Máng thoát nước

• Máng thoát nước là một phần quan trọng của hệ thống máy lạnh, giúp hứng nước ngưng tụ ở trong dàn lạnh.
• Nước sau đó chảy qua các đường ống thoát nước điều hòa để xả ra bên ngoài.

Gas điều hòa – Môi chất lạnh

Môi chất lạnh (còn gọi là gas điều hòa) là một loại hóa chất có khả năng hấp thụ nhiệt và tỏa nhiệt nhanh.

Gas điều hòa được liên tục được bơm qua hệ thống. Chức năng của quạt dàn nóng là thổi gió qua dàn nóng, giúp tản nhiệt từ môi chất lạnh ra không khí bên ngoài.

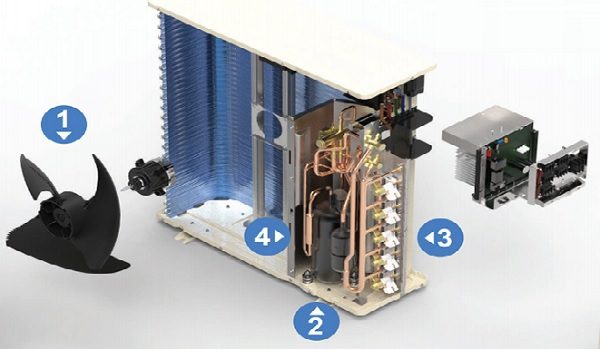

Cấu tạo cục nóng

Máy nén – BLock

• Máy nén bơm gas lạnh di chuyển tuần hoàn giữa dàn bay hơi và cuộn dây ngưng tụ để đảm bảo nó sẽ chuyển thành khí hoặc lỏng khi cần thiết.
• Máy nén hoạt động giống như máu trong cơ thể chúng ta, bơm không ngừng gas điều hòa cho đến khi nhiệt độ phòng đạt mức được cài đặt.

Cuộn dây đồng tản nhiệt

• Cuộn dây ngưng tụ (condenser coils) là thiết bị truyền nhiệt từ môi trường này sang môi trường khác.
• Các cuộn dây ngưng tụ được tích hợp thêm một quạt để hút không khí mát vào, trong khi chúng ngưng tụ gas điều hòa ở dạng hơi ở áp suất cao.

Van giãn nở

• Van giãn nở giúp quản lý dòng gas lạng dạng lỏng bên trong máy lạnh. Thiết bị này thay đổi áp suất cao của gas (dạng hơi) thành áp suất thấp (dạng lỏng).
• Gas được đưa qua thiết bị bay hơi và thiết bị ngưng tụ trước khi quay trở lại máy nén.

Giá đỡ điều hòa

Giá treo tường máy lạnh là một vật cố định bằng kim loại hoặc nhựa gắn chặt vào tường bên ngoài bằng bu lông và một tấm phẳng. Thiết bị gắn vào các nhánh ngang của các giá đỡ này, có nghĩa là thiết bị nằm trên mặt đất.

Các bộ phận khác

• Tụ kích Block
• Lá nhôm tản nhiệt
• Quạt tản nhiệt cục nóng
• Cáp Đầu rắc co bắt ống đồng kết nối với cục lạnh
• Vỏ bảo vệ
• Chân bắt giá đỡ có tác dụng giảm tiếng ồn, độ rung, giật cho cục nóng
• Bo mạch (đối với dòng máy lạnh Inverter và một số dòng máy mới)
• Khởi động từ (đối với điều hòa có công suất lớn)

2. Các bộ phận kết nối dàn lạnh và cục nóng

Ống đồng điều hòa:Các ống đồng trên máy lạnh 2 cục có chức năng chính là: chuyển gas điều hòa qua toàn bộ hệ thống.

Ống thoát nước: Ống thoát nước là một bộ phận quan trọng giúp bảo vệ máy lạnh khỏi ẩm ướt và hư hỏng do nước. Nước ngưng tụ ở dàn lạnh thoát ra ngoài qua đường ống thoát.

Cách nhiệt ống đồng:  Chất cách nhiệt có dạng các dây xốp màu đen rộng được bọc ngoài các ống đồng. Lớp cách nhiệt hoạt động giống như một miếng bọt biển, hút nước ngưng tụ ở trên và ở giữa các đường ống kim loại để bảo vệ tốt hơn, chống nhỏ giọt hoặc rò rỉ nước trên đường ống.

Lỗ thông hơi: Các lỗ thông hơi điều hòa không khí có mặt để giúp giữ áp suất không khí trong nhà hoặc văn phòng của bạn ở mức dễ chịu. Có thể bạn không nhận ra, nhưng những lỗ hở này còn có một chức năng bổ sung: chúng lọc bụi có thể xâm nhập vào nhà bạn!

3. Nguyên lý hoạt động máy điều hòa

• Bước 1: Khi máy lạnh được bật và cài đặt nhiệt độ, bộ phận cảm biến sẽ tiếp nhận thông tin và báo cho bộ vi xử lý.
• Bước 2: Mạch trong dàn lạnh sẽ lệnh cho quạt trong dàn lạnh quay, đồng thời gửi tín hiệu cho block và quạt ở dàn nóng hoạt động.
• Bước 3: Khi block chạy, gas (môi chất làm lạnh) ở dạng lỏng (có áp suất cao) sẽ đi qua van tiết lưu chuyển thành gas dạng khí (có áp suất thấp), bay hơi và tạo thành khí lạnh.
• Bước 4: Ở dàn lạnh, quạt gió thổi khí lạnh xung quanh ống đồng vào phòng, làm cho nhiệt độ trong phòng thấp hơn.
• Bước 5: Khí lạnh được hút về máy nén, nén gas từ áp suất thấp thành áp suất cao.
• Bước 6: Gas áp suất cao chạy qua dàn nóng được làm mát nhờ quạt và lá nhôm tản nhiệt, sau đó được đưa qua van tiết lưu một lần nữa. Quy trình này được lặp đi lặp lại cho đến khi máy lạnh được tắt.
