Kích thước điều hòa âm trần [cassette, nối ống gió]

Khi lắp đặt điều hòa âm trần, kỹ thuật viên đồi hỏi cần phải nắm rõ kích thước của các dòng máy để có thể thi công chuẩn xác và phải đáp ứng được tính thẩm mỹ cho căn phòng. Trong bài viết này, Điện Máy Giá Rẻ xin gửi tới bạn các thông số, kích thước lắp đặt máy lạnh âm trần Cassette và nối ống gió.

Kích thước điều hòa âm trần

Kích thước điều hòa cassette âm trần

Kích thước máy lạnh âm trần mini Cassette –  mặt nạ vuông

• Kích thước dàn lạnh: Cao 260 mm x Rộng 575 mm x Sâu 575 mm
• Kích thước dàn nóng: Cao 750 mm x Rộng 345 mm x   Sâu 875 mm
• Kích thước mặt nạ Panel: Cao 51 mm x Rộng 700 mm x Sâu 700 mm

Kích thước máy lạnh âm trần Cassette tiêu chuẩn – mặt nạ vuông

• Kích thước dàn lạnh: Cao 256 mm x Rộng 840 mm x Sâu 840 mm
• Kích thước mặt nạ Panel: Cao 44 mm x Rộng 950 mm x Sâu 950 mm
• Kích thước dàn nóng: Cao 695 mm x Rộng 875 mm x Sâu 320 mm

Kích thước máy lạnh âm trần Cassette 360 độ –  mặt nạ tròn

• Kích thước dàn lạnh: Cao 281 mm x Rộng 947 mm x Sâu 947 mm
• Kích thước mặt nạ Panel: Đường kính 1054 mm x Cao 94 mm
• Kích thước dàn nóng: Cao 798 mm x Rộng 880 mm x Sâu 310 mm

Kích thước máy lạnh âm trần Cassette 1 hướng thổi – mặt nạ hình chữ nhật

Lưu ý:

• Kích thước dàn nóng, lạnh cụ thể của từng model điều hòa âm trần có thể sẽ sự chênh lệnh với con số trên.
• Dù công suất có khác nhau nhưng kích thước mặt nạ sẽ giống nhau trên từng hãng, trừ dòng 1 hướng thổi.

Kích thước điều hòa âm trần nối ống gió

Tùy vào từng mẫu mã và thương hiệu, kích thước điều hòa âm trần nối ống gió sẽ sở hữu kích thước khác nhau. Đồng thời, điều hòa âm trần trong cùng một hãng có sự khác nhau về công suất thì kích thước cũng sẽ khác nhau.

Dưới đây là kích thước trung bình của điều hòa âm trần nối ống gió tùy thuộc vào từng công suất:

• Công suất 9000BTU – 12000BTU: Cao 190 mm – Rộng 900 mm – Sâu 700 mm.
• Công suất 18000BTU – 24000BTU: Cao 250 mm – Rộng 1000 mm – Sâu 800 mm.
• Công suất 34000BTU – 48000BTU: Cao 300 mm – Rộng 1500 mm -Sâu 680 mm.

Khi lắp đặt điều hòa nối ống gió với trần nhà thạch cao, bạn cần chú ý về độ cao của điều hòa là cộng thêm khoảng 20 – 30cm, giúp thuận tiện cho việc đi đường ống gió, đường nước thải.

Kích thước miệng gió điều hòa âm trần

Kích thước miệng gió Linear

Kích thước miệng gió Linear gồm có:

• Kích thước mặt (D): 460×260mm, 660×260mm, 860×260mm, 1060×260mm.
• Kích thước cổ (W): 400×200mm, 600×200mm, 800×200mm, 1000×200mm.
• Kích thước hộp gió (A): 410×210mm, 610×210mm, 810×210mm, 1010×210mm.
• Kích thước lỗ trần (B): 430×230mm, 630×230mm, 830×230mm, 1030×230mm.

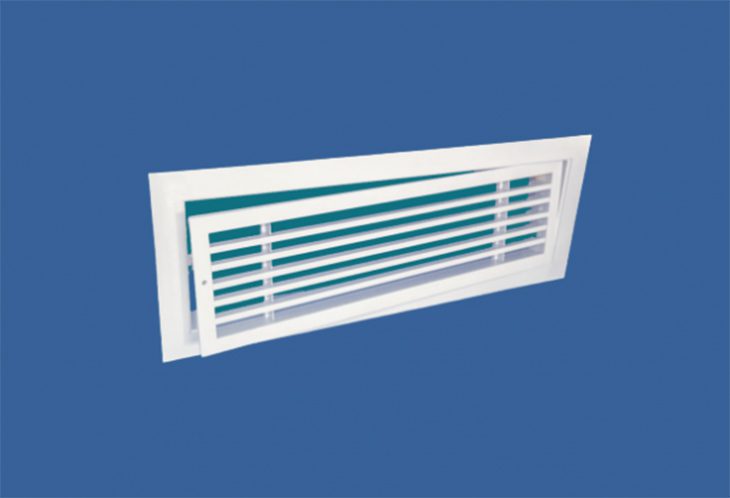

Miệng gió Linear sử dụng với chức năng chính là để cấp gió và có thể uốn lượn theo thiết kế ngôi nhà. Đồng thời trong một vài trường hợp, miệng gió này còn dùng để làm miệng gió hồi. Miệng gió Linear có hai dạng như sau:

• Dạng dùng gắn trần: Được thiết kế hình chiều nằm ngang.
• Dàn thổi ngang: Kiểu dáng uốn cong theo chiều thẳng đứng.

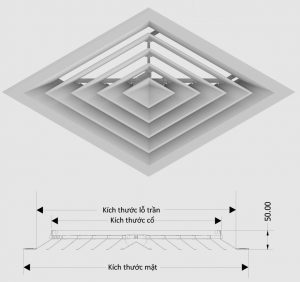

Kích thước miệng gió khuếch tán

Kích thước miệng gió khuếch tán:

• 600x600mm là loại được dùng phổ biến hơn cả, được sử dụng chủ yếu làm cửa gió, miệng gió điều hòa.
• 500x500mm, 450x450mm, 300x300mm… được làm cửa cấp gió tươi

Cửa gió khuếch tán được sản xuất bằng nhôm định hình, inox hoặc bằng nhựa ABS, tuy nhiên chất liệu bằng nhôm ưu việt hơn, có giá thành rẻ hơn, và được sử dụng nhiều hơn cả. Cửa gió khuếch tán bằng nhôm có cấu tạo từ khung nhôm dày 1.2mm.

Bên trong các lá nhôm dày 1.0mm được xếp chéo với nhau, tạo thành các khe khuếch tán, các lá nhôm này liên kết bằng khung chéo chữ X.

Tùy vào cách sắp xếp lớp nan mà có thể điều chỉnh hướng thổi của cửa, có thể hướng thổi về 1 hướng, thổi về 2 hướng, thổi về 3 hướng, nhưng phổ biến hơn cả là loại cửa khuếch tán 4 hướng thổi.

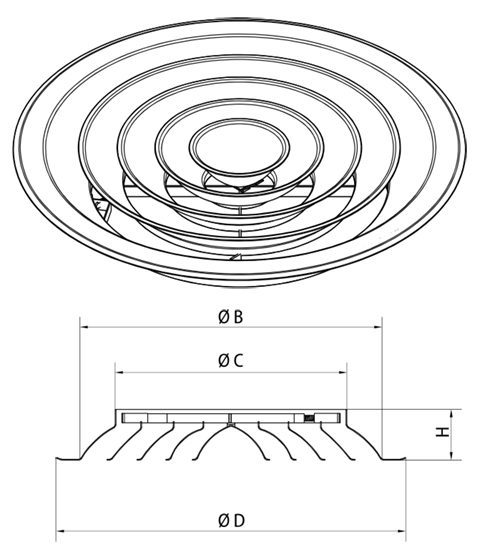

Kích thước miệng gió tròn

Kích thước cửa gió tròn điều hoà âm trần thường là D400mm, D350mm, D300mm, D250mm…

Chúng ta sẽ thường thấy miệng gió tròn xuất hiện phổ biến trên các điều hòa âm trần sở hữu kiểu dáng sang trọng, tinh tế và yêu cầu tính thẩm mỹ cao. Miệng gió tròn được sản xuất từ chất liệu nhôm bền bỉ và sắp xếp các vòng tròn từ lớn đến nhỏ.

Cửa gió tròn được sản xuất bằng nhôm định hình, cấu tạo gồm khung viền nhôm ép liền tấm dày 1.2mm, nan gió khuếch tán bên trong ép liền tấm dày 1.0mm, kết nối với nhau bằng khung xương chữ X, phần khung viền ngoài và khung bên trong có thể tháo lắp dễ dàng, nhờ cơ cấu khe sập. Sản phẩm thường được sử dụng làm cửa cấp gió lạnh, hút gió hồi của hệ thống điều hòa âm trần nối ống gió.
