Cấu tạo & Sơ đồ nguyên lý làm việc của máy điều hòa 2 chiều

Điều hòa 2 chiều với khả năng làm mát và sưởi ấm, quanh năm, được đa số người dùng quan tâm.

Trong bài viết này, chúng tôi sẽ trình bày cấu tạo và sơ đồ nguyên lý làm việc máy lạnh 2 chiều. Mời các bạn tham khảo dưới đây.

1. Điều hòa 2 chiều là gì?

Điều hòa 2 chiều là loại máy có khả năng thay đổi nhiệt độ trong phòng như mong muốn để thích nghi với thời tiết nóng và lạnh.

Nói đơn giản điều hòa không khí 2 chiều sẽ giảm nhiệt độ để làm mát căn phòng khi thời tiết nóng lên và đẩy nhiệt độ lên để sưởi ấm căn phòng như một thiết bị sưởi khi thời tiết trở lạnh.

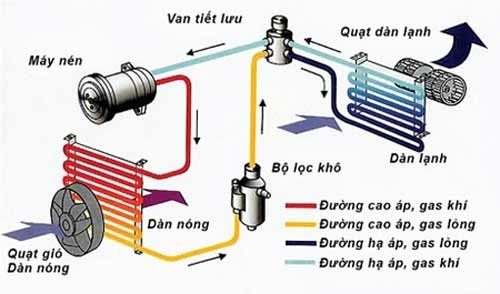

2. Cấu tạo của điều hòa 2 chiều

Điều hòa 2 chiều có cấu tạo gồm các bộ phận cơ bản như:

• Dàn lạnh (dàn bay hơi)
• Dàn nóng (dàn ngưng tụ)
• Lốc điều hòa (hay còn gọi là máy nén, block)
• Quạt dàn lạnh
• Quạt dàn nóng
• Van tiết lưu (ống mao dẫn)
• ống dẫn gas
• Bảng điều khiển
• Tụ điện, gas (môi chất làm lạnh)…

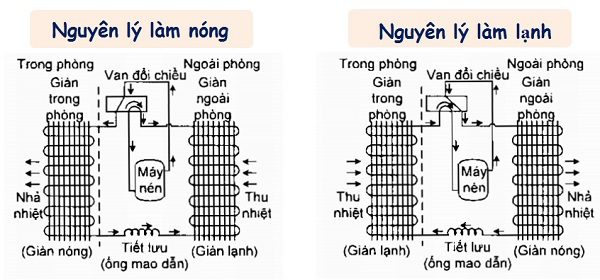

3. Nguyên lý hoạt đông của máy điều hòa 2 chiều

Nguyên lý làm nóng

• Khi kích hoạt chế độ sưởi thì van đảo chiều sẽ được cung cấp điện. Lúc này, cầu 1 hoạt động với cầu 4, cầu 2 hoạt động thông với cầu 3.
• Chế độ sưởi biến dàn lắp ngoài trời thành dàn lạnh và dàn trong nhà thành dàn nóng. Khí gas đi từ dàn ngoài trời ở thể khí, nhiệt độ cao, áp suất thấp vào van đảo chiều bằng cầu số 2, 3 đến bình bẫy gas lỏng và đi vào máy nén.
•  Máy nén sẽ nén khí gas đến nhiệt độ cao, áp suất thấp và chuyển đến dàn nóng trong nhà bằng cầu số 1 và 4 của van đảo chiều. Khí gas bắt đầu hấp thu nhiệt độ của phòng, chuyển sang thể lỏng có nhiệt độ thấp nhưng áp suất cao.
• Gas được đưa qua van tiết lưu dần biến thành áp suất thấp, nhiệt độ thấp và đi đến phin lọc để lọc hết tạp chất, tới dàn lạnh và tỏa nhiệt lạnh ra ngoài môi trường, kết thúc 1 chu trình làm nóng của điều hòa.

Nguyên lý làm lạnh

• Khi chế độ làm lạnh trên điều hòa được kích hoạt, máy nén hoạt động, thực hiện nén môi chất ở nhiệt độ và áp suất cao. Môi chất sẽ được đẩy lên dàn ngưng tụ.
• Khi môi chất đến dàn ngưng tụ sẽ được biến đổi nhiệt và chuyển sang thể lỏng.
• Môi chất lạnh tiếp tục đi vào van tiết lưu, được biến đổi thành áp suất, nhiệt độ thấp và di chuyển tới dàn lạnh.
• Môi chất trong trạng thái lỏng sẽ hoạt động để giảm nhiệt độ không khí trong phòng. Quạt gió đưa không khí đến dàn lạnh, đi qua môi chất làm lạnh để vào phòng.
• Môi chất sau khi thực hiện nhiệm vụ làm mát phòng sẽ được hút về bầu chất lỏng ở thể khí để đi đến máy nén, đảm bảo không thoát khí lạnh ra bên ngoài. Một chu trình làm lạnh của kết thúc, điều hòa 2 chiều tiếp tục thực hiện những chu trình tiếp theo.

4. Câu hỏi thường gặp

Điều hòa 2 chiều tiếng anh là gì?

Điều hòa 2 chiều tiếng Anh viết là Cooling & Heating Air conditioner tức là có 2 chức năng làm lạnh và sửa ấm. Điều này có nghĩa rằng điều hòa 2 chiều có khả năng làm mát vào mùa hè, giữ ấm vào mùa đông.

Cấu tạo van đảo chiều điều hòa?

Van đảo chiều có hai phần:

• Phần điều khiển và phần chấp hành.
• Phần điều khiển có 3 ống nhỏ A, B,C (đường kính khoảng 2mm) được nối thông với cylinder. Piston nằm trong cylinder được gắn với lõi sắt của nam châm điện kiểu ống dây (solenoid) và có lò xo đẩy.
