Cấu tạo của tủ lạnh Electrolux như thế nào? Cùng Điện Máy Giá Rẻ tìm hiểu chi qua bài viết dưới đây.

Bài viết áp dụng cho:

Tủ lạnh Electrolux 1, 2, 3, 4 cánh.
Tủ lạnh Electrolux Side by Side.

Tóm tắt nội dung

Cấu tạo tủ lạnh Electrolux
Cách hoạt động

Cấu tạo tủ lạnh Electrolux

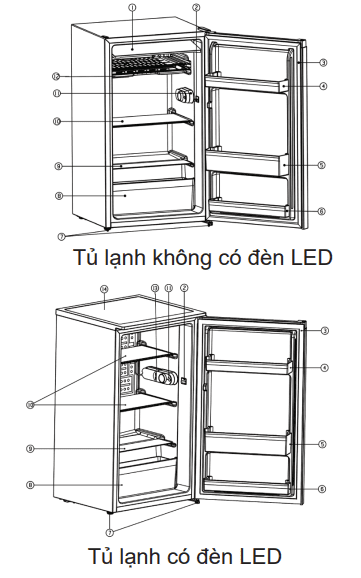

Dòng mini 1 cánh

Tủ lạnh mini Electrolux là dòng có cấu tạo 1 cánh – 1 ngăn, mức giá rẻ nhất, dung tích sử dụng ít phù hợp cho những người sống 1 mình.

Tham khảo model: EUM0930BD-VN, EUM0930AD-VN.

1- Cửa lật
2- Công tắc đèn
3- Đệm cửa
4- Kệ trên
5- Kệ giữa
6- Kệ dưới
7- Chân đỡ

8- Ngăn đựng hoa quả
9- Nắp ngăn đựng hoa quả
10- Kệ thủy tinh
11- Bộ điều chỉnh nhiệt độ
12- Đĩa làm bay hơi
13- Đèn LED.
14- Tấm che

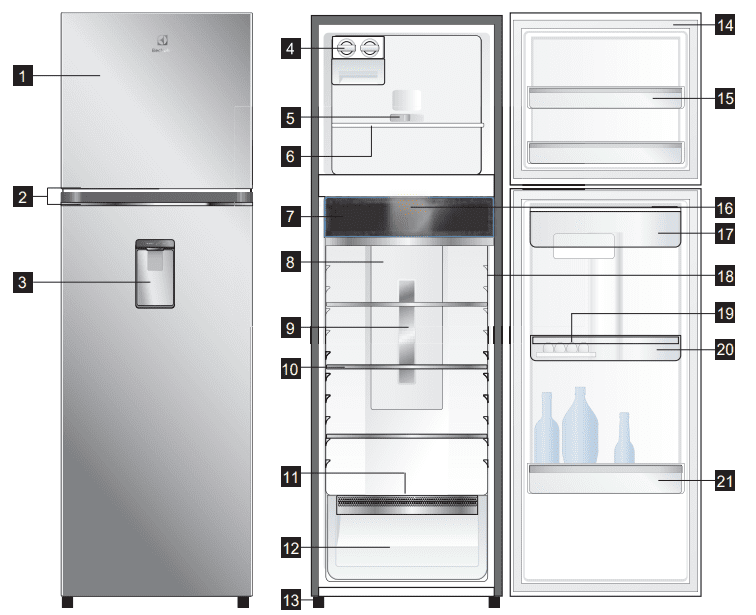

Dòng 2 cánh

Tủ lạnh Electrolux 2 cửa là dòng tủ lạnh bình dân, được nhiều người tiêu dùng lựa chọn. Có cấu tạo 2 cánh – 2 ngăn.

Tham khảo model: ETB3440K-A, ETB3440K-H

1- Cửa
2- Tay nắm cửa
3- Bộ phận cấp nước
4- Khay đá xoay
5- Nút trượt điều khiển nhiệt độ tủ đông
6- Kệ tủ đông
7- Ngăn đông mềm TasteSeal
8- Hệ thống làm lạnh đa chiều Khay đựng trứng
9- Nắp bộ khử mùi bằng kim loại
10 – Kệ
11- Điều khiển độ ẩm tự động

12- Ngăn đựng rau củ
13- Chân
14- Đệm cửa
15- Ngăn đựng ở cửa
16- Đèn tủ lạnh
17- Hộc chứa nước
18- Bảng điều khiển nhiệt độ tủ lạnh
19- Khay đựng trứng
20- Ngăn đựng ở cửa phía trên
21- Ngăn đựng chai lọ

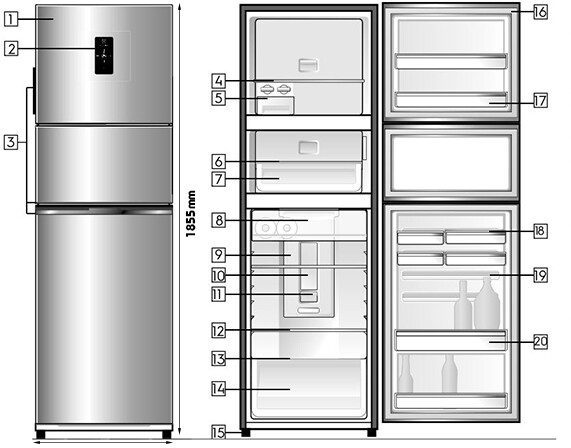

Dòng 3 cánh

Tủ lạnh 3 cánh Electrolux có cấu tạo 3 ngăn riêng biệt. Dòng 3 cánh hiện không được hãng chú trọng, ít model mới.

Tham khảo model: EME3700H-A, EME3700H-H

1- Cửa
2- Bảng điều khiển
3- Tay nắm cửa
4- Kệ tủ đông
5- Khay làm đá
6- Kệ cửa giữa
7- Ngăn cửa giữa
8- Buồng lạnh
9- Hệ thống làm lạnh đa chiều
10- Đèn tủ lạnh

11- Nắp bộ phận khử mùi
12- Kệ
13- Nút trượt độ ẩm
14- Ngăn đựng rau củ
15- Chân tủ
16- Gioăng cửa
17- Ngăn đựng linh hoạt
18- Khay đựng trứng
19- Khe khay kệ
20- Ngăn đựng chai

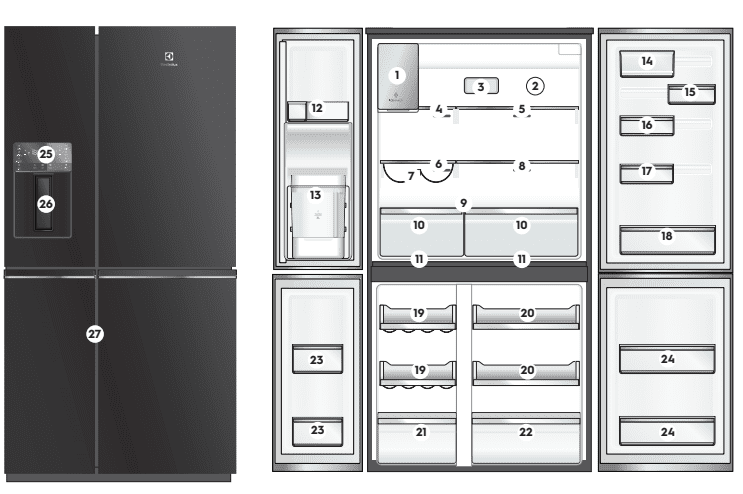

Dòng 4 cánh

Tủ lạnh Electrolux 4 cánh là dòng tủ lạnh cao cấp, có cấu tạo phức tạp hơn.

Tham khảo model: EQE6909A-BVN, EQE6000A-B, EQE6879A-BVN, EQE5660A-B

1- Hệ thống làm đá
2- Hệ thống phân bổ luồng khí đa chiều
3- Bộ lọc khí
4- Kệ kính gập lên trên
5- Kệ kính trượt/gập
6- Kệ kính Spillsafe™ bên trái
7- Giá để rượu
8- Kệ kính Spillsafe™ bên phải
9- Nắp kệ hộc đựng
10- Hộc đựng
11- Ngăn đựng đồ ăn vặt
12- Hộc đựng ở cánh cửa phía trên
13- Bình chứa nước
14- Hộc đựng bơ sữa FlexStor™
15- Hộc đựng 1/3 FlexStorTM

16- Hộc đựng 2/3 FlexStor™
17- Hộc trượt FlexStor™
18- Hộc đựng chai lọ
19- Kệ FlexSpace™
20- Kệ ngăn đông
21- Ngăn kéo FlexSpace™
22- Ngăn kéo ngăn đông
23- Hộc đựng ở cánh cửa FlexSpace™
24- Hộc đựng ở cánh cửa ngăn đông
25- Bảng điều khiển ngăn mát/ngăn đông
26- Nút bấm hệ thống phân phối nước và đá
27- Bảng điều khiển ngăn chuyển đổi TASTESEALFLEX (nằm phía bên trong)

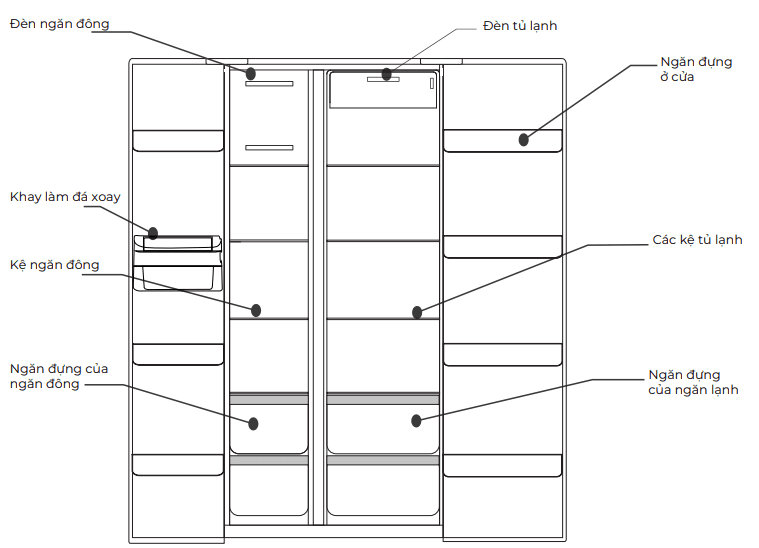

Dòng Side by Side

Tủ lạnh Electrolux Side by Side có cấu tạo 2 ngăn. Ngăn đông bên trái và ngăn mát bên phải.

1- Đèn ngăn đông
2- Khay làm đá xoay
3- Kệ ngăn đông
4- Ngăn đựng của ngăn đông

5- Đèn tủ lạnh
6- Ngăn đựng ở cửa
7- Các kệ tủ lạnh
8- Ngăn đựng của ngăn lạnh

Cách hoạt động

Tủ lạnh Electrolux hoạt động dựa trên nguyên lý làm lạnh bằng máy nén. Máy nén hút môi chất lạnh ở dạng lỏng từ dàn lạnh, nén lại và đẩy lên dàn nóng. Ở dàn nóng, môi chất lạnh ở dạng khí nóng sẽ giải nhiệt và trở lại dạng lỏng.

Sau đó, môi chất lạnh lỏng đi qua van tiết lưu, áp suất giảm xuống và trở thành dạng hơi lạnh. Hơi lạnh này sẽ đi vào dàn lạnh, hấp thụ nhiệt từ thực phẩm và trở lại dạng lỏng. Quá trình này lặp đi lặp lại, giúp thực phẩm được làm lạnh.
