Cách lắp đặt máy sấy quần áo Whirlpool [Đúng kỹ thuật]

Bạn đang tìm hiểu về cách lắp máy sấy máy sấy quần áo Whirlpool tại nhà mà không cần tới nhân viên kỹ thuật của hãng.

Tham khảo ngay dưới đây, chúng tôi sẽ hướng dẫn bạn các bước lắp đặt máy sấy máy sấy quần áo Whirlpool nhanh chóng, đúng kỹ thuật.

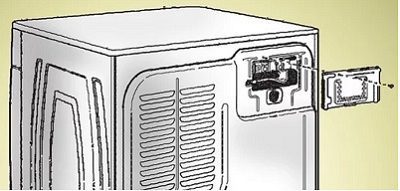

1. Xác định vị trí bảng điện

Tháo vít giữ và nắp hộp đấu dây.

• Nếu đang lắp đặt lò xo chống đứt cho dây nguồn, hãy chuyển sang mục 2 và 3.
• Nếu đang lắp bộ chống đứt dây trực tiếp, hãy chuyển sang mục 4 và 5.

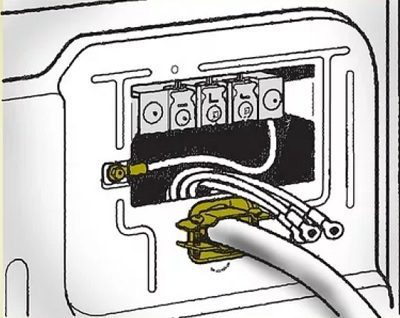

2. Tháo các vít trên bộ chống đứt dây

Đặt hai mấu phần kẹp vào lỗ bên dưới lỗ mở của khối đầu cuối với một mấu hướng lên và mấu kia hướng xuống.

Cố định các vấu bằng một tay, siết chặt vít giảm căng các phần kẹp được giữ chặt với nhau.

3. Cắm dây nguồn vào bộ chống đứt dây

Dây phải nằm ngang, vừa khít để có thể tự cố định – không vặn chặt các vít xung quanh dây. Bây giờ chuyển sang mục 6.

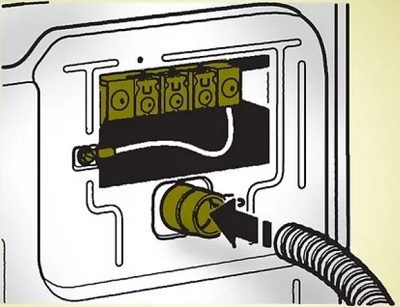

4. Tháo đầu nối ống dẫn và vít khỏi bộ chống đứt

Đặt phần có ren bộ chống đứt qua lỗ bên dưới lỗ mở của khối đầu cực. Vặn đầu nối ống dẫn vào các ren giảm căng.

5. Chèn cáp vào bộ chống đứt

Nó phải nằm ngang, như minh họa, và vừa khít để có thể tự cố định. Siết chặt vít giảm căng trực tiếp vào dây cáp, như minh họa. Bây giờ hãy chuyển sang mục 6.

6. Chọn loại kết nối

Bạn có thể chọn loại kết nối để kết nối nguồn điện với máy sấy sau đây:

• Đối với dây cấp nguồn, bạn có thể sử dụng ổ cắm 4 dây hoặc ổ cắm 3 dây
• Đối với dây trực tiếp, bạn có thể sử dụng kết nối trực tiếp 4 dây hoặc kết nối trực tiếp 3 dây

7. Kết nối nguồn điện

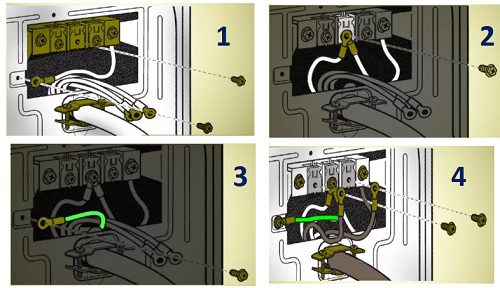

Đối với dây cấp nguồn ổ cắm 4 dây

1- Chọn đầu nối có mặt bích hoặc đầu nối vòng:

Tháo vít khối đầu cực bằng bạc ở giữa và lấy dây nối đất trung tính khỏi vít ở phía dưới bên trái, như minh họa.

2- Kết nối dây trung tính nối đất và dây trung tính trung tâm:

Họ nên gặp nhau ở trung tâm của nhà ga. Thay thế, siết chặt vít trung tâm phía trên các dây này.

3- Nối dây nối đất:

Kết nối đầu dây nối đất (phải có màu xanh lá cây hoặc để trần) ở phía dưới bên trái. Thay thế, siết chặt vít trên đầu dây.

4- Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa:

Vặn chặt các vít phía trên các dây này, lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở mục 1) và cố định nó bằng vít giữ.

Đối với dây cấp nguồn ổ cắm 3 dây

• Chọn đầu nối không gian có mặt bích hoặc đầu nối vòng
• Kết nối dây trung tính trung tính (phải có màu trắng) với tâm của thiết bị đầu cuối
• Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa
• Vặn chặt các vít phía trên các dây này, lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở mục 1) và cố định nó bằng vít giữ.

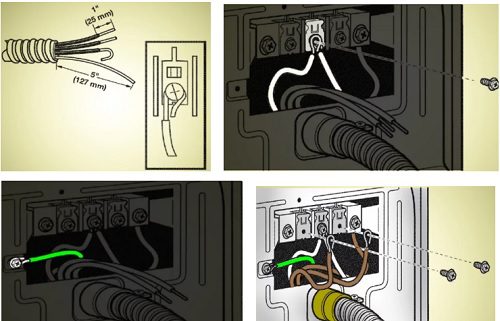

Đối với kết nối trực tiếp 4 dây

1- Chuẩn bị cáp 4 dây để kết nối trực tiếp:

Dài ít nhất 150cm để di chuyển máy sấy một cách dễ dàng. Bóc đi 130mm lớp vỏ ngoài, để lại dây nối đất trần. Cắt 40mm mỗi dây từ ba dây còn lại.

Xoắn các đầu dây thành móc, tháo vít khối đầu cực bằng bạc ở giữa, lấy dây nối đất trung tính từ vít ở phía dưới bên trái.

2- Kết nối dây trung tính nối đất và đầu móc của dây trung tính:

Gặp nhau ở trung tâm của thiết bị đầu cuối, với móc của dây trung tính hướng về bên phải. Bóp các dây lại với nhau, thay thế và siết chặt vít trung tâm phía trên các dây này.

3- Kết nối đầu dây nối đất (phải có màu xanh lá cây hoặc để trần) ở phía dưới bên trái

Thay thế và siết chặt vít trên đầu dây.

4- Kết nối các đầu đã móc của dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên, lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở mục 1) và cố định nó bằng vít giữ.

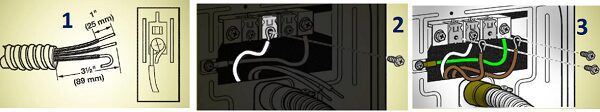

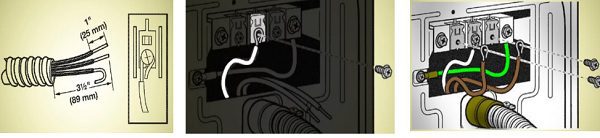

Đối với kết nối trực tiếp 3 dây

1- Chuẩn bị cáp 3 dây để kết nối trực tiếp:

Dài ít nhất 130mm có thể di chuyển máy sấy dễ dàng. Bóc 90mm lớp bọc bên ngoài khỏi đầu cáp.

Cắt mỗi dây 25mm từ ba dây còn lại. Xoắn các đầu dây thành móc, tháo vít chặn đầu dây bằng bạc ở giữa.

2- Nối đầu có móc của dây trung tính với tâm của thiết bị đầu cuối với móc của dây hướng về bên phải

Bóp các đầu móc lại với nhau và thay thế và siết chặt vít trên đầu dây.

3- Kết nối các đầu đã móc của các dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên các dây này, lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở mục 1) và cố định nó bằng vít giữ.

9. Gắn ống thông hơi

1- Lắp nắp xả của lỗ thông hơi

Sử dụng keo để bịt kín bức tường bên ngoài xung quanh máy hút khói để tránh rò rỉ.

2- Kết nối lỗ thông hơi với mui xe xả

Lỗ thông hơi PHẢI vừa bên trong máy hút mùi, được cố định bằng kẹp 10mm. Chạy lỗ thông hơi đến vị trí máy sấy theo các yêu cầu thông gió ở trên.

3- Kết nối lỗ thông hơi với cửa thoát khí

Đảm bảo lỗ thông hơi của máy sấy vừa với đầu xả khí và cố định đầu nối bằng kẹp 4″.

10. Di chuyển máy sấy đến vị trí cuối cùng

Đừng tháo các tông ra và hết sức cẩn thận để không làm hỏng lỗ thông hơi. Sau khi máy sấy được đặt đúng vị trí, bạn có thể tháo bìa cứng và cân bằng các chân bằng cờ lê.
